ANTIK AC rozvádzač domácej fotovoltickej elektrárne

Kód produktu: ATK-AC01
139,99 €
s DPH

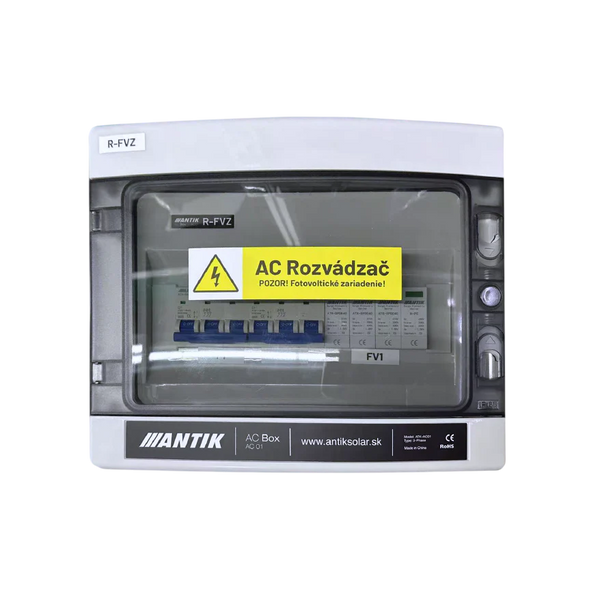

ANTIK AC Box AC01 3-fázový je profesionálny 3-fázový AC rozvádzač určený pre hybridné meniče v on-grid aj off-grid fotovoltických systémoch. Poskytuje komplexnú prepäťovú ochranu (T1+T2+T3) a spoľahlivé istenie, čím zaisťuje bezpečnú prevádzku a dlhú životnosť FV inštalácie. Vďaka kompaktnému dizajnu a krytiu IP65 je vhodný pre celoročné použitie v exteriéri.

Mám záujem / viac info

Technické parametre
  • Menovitý prúd ističa: 16 A
  • Menovité prevádzkové napätie: 400 V AC
  • Prepäťová ochrana: 4 zariadenia, kombinovaná trieda T1+T2+T3 (B+C+D)
  • Impulzný výbojový prúd (Iimp): 20 kA
  • Úroveň ochrany napätia (Up): ≤ 1,5 kV
  • Trieda ochrany krytu: IP65 – úplná prachotesnosť a ochrana proti striekajúcej vode
  • Prevádzkový teplotný rozsah: –40 °C až +85 °C
  • Rozmery: 295 × 250 × 140 mm
  • Materiál a vlastnosti: UV stabilizovaný plast, vysoká mechanická odolnosť, jednoduchá montáž
  • Kompatibilita: určený pre on-grid a off-grid hybridné meniče
  • Použitie: fotovoltické systémy v domácnostiach, malých a stredných inštaláciách

Rýchle parametre

Menovité prevádzkové napätie: 400 V AC
Počet zvodičov prepätia: 4
Menovitý prúd ističa: 16 A
Rozmery: 295 × 250 × 140 mm

Spoľahlivá ochrana proti prepätiu pre on-grid aj off-grid riešenia

ANTIK AC Box AC01 3-fázový je navrhnutý ako profesionálne riešenie pre ochranu 3-fázových hybridných meničov v on-grid aj off-grid fotovoltických inštaláciách. Zabezpečuje stabilnú prevádzku, vysokú úroveň bezpečnosti a dlhú životnosť celého FV systému. Vďaka kompaktnému prevedeniu a predpripravenej konštrukcii je vhodný na rýchle zapojenie kvalifikovaným elektrikárom, či už v domácnostiach alebo v menších komerčných prevádzkach.

Kľúčové výhody:
  • Menovitý výkon ističa: 16 A pri napätí 400 V
  • Integrovaná 4-pólová prepäťová ochrana (pre 3 fázy + N vodič)
  • Triedy ochrany T1+T2+T3 (B+C+D) pre komplexnú ochranu proti prepätiam
  • IP65 krytie – odolnosť voči prachu a vode, určený na vonkajšie použitie
  • Optimalizované prevedenie pre rýchlu a bezpečnú montáž odborníkom

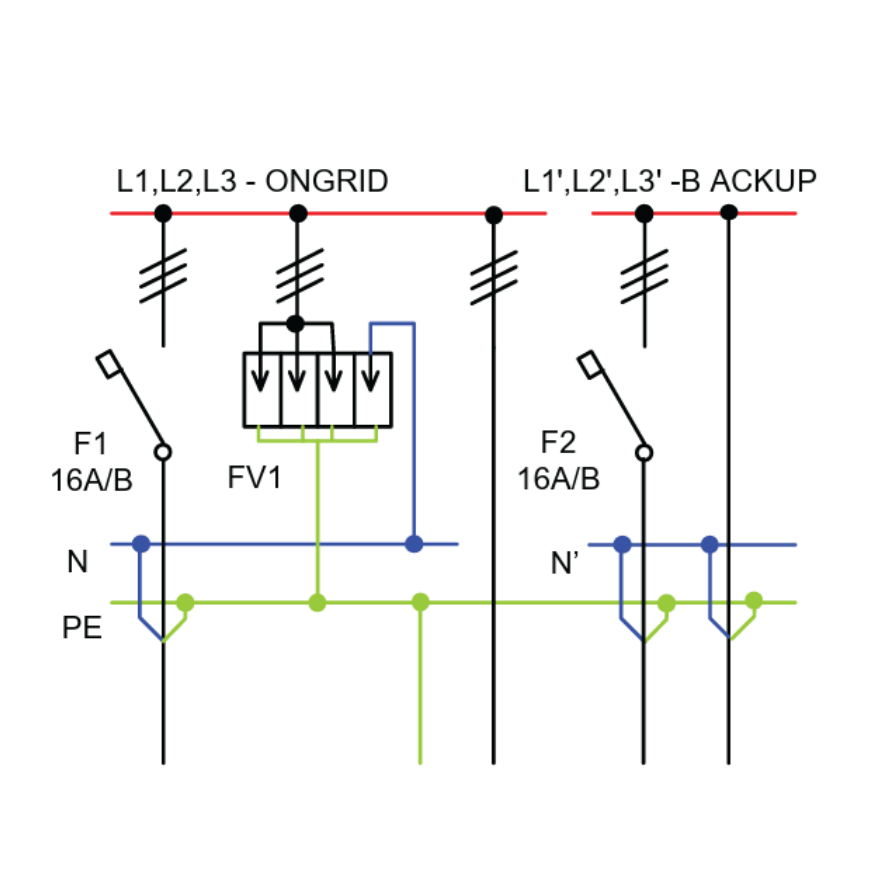

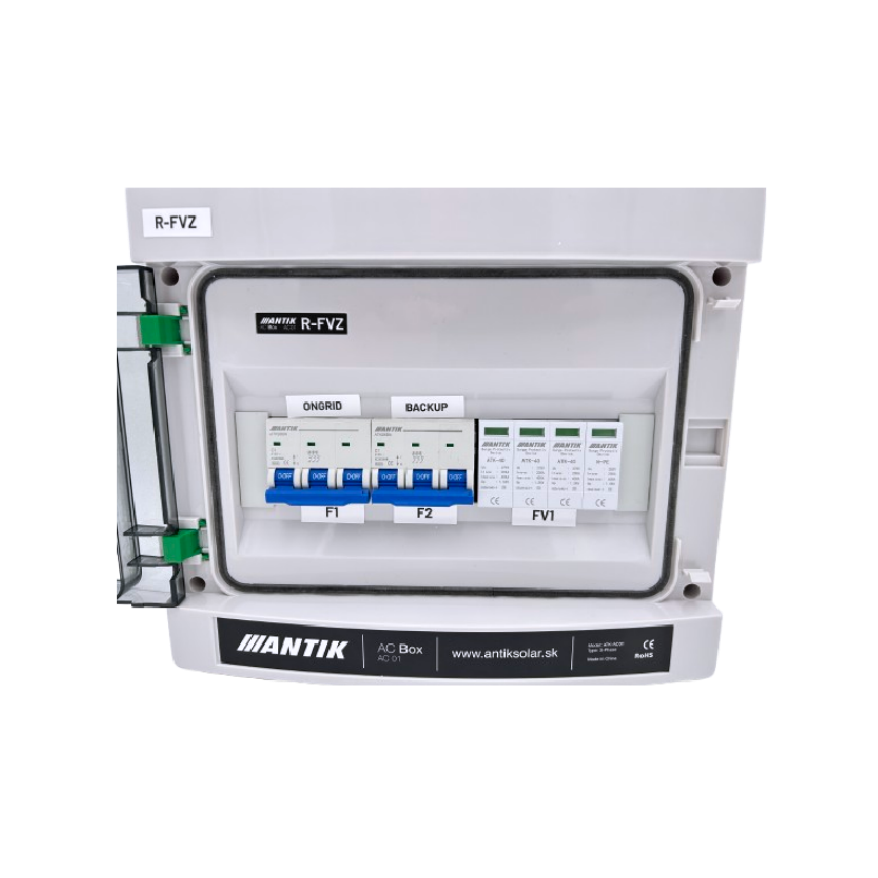

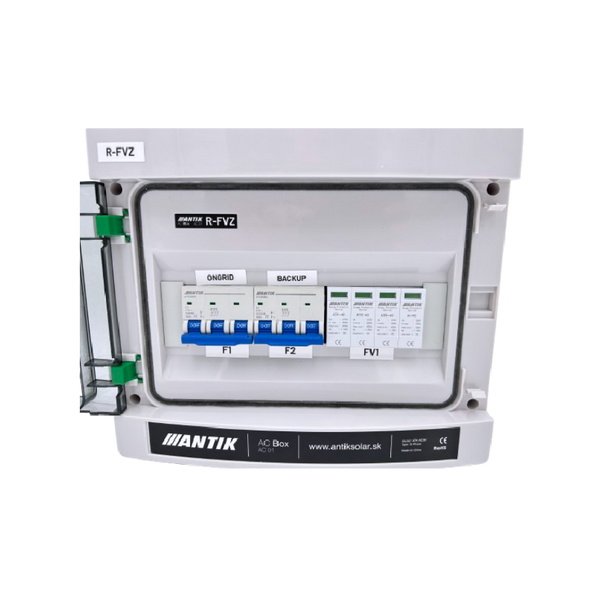

Vnútorné usporiadanie a funkčné členenie

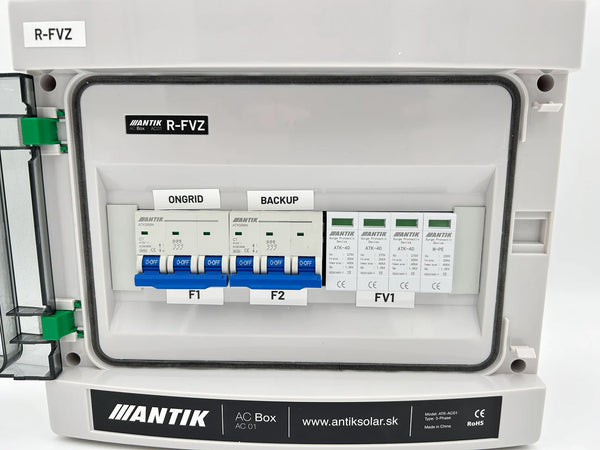

AC Box AC01 3-fázový je navrhnutý s prehľadným rozdelením prvkov, ktoré uľahčuje servis, kontrolu aj budúcu rozšíriteľnosť systému. Vnútorné usporiadanie je optimalizované pre bezpečné a logické prepojenie medzi meničom, distribučnou sieťou a záložným okruhom.

F1 – Istič „ONGRID“ vetvy

Slúži na ochranu pripojenia k distribučnej sieti. Umožňuje rýchle a bezpečné odpojenie v prípade údržby alebo poruchy.

F2 – Istič „BACKUP“ vetvy

Samostatne chráni výstup pre záložný (backup) okruh, napájaný hybridným meničom pri výpadku distribučnej siete. Zaisťuje oddelenie a bezpečnú prevádzku záložného zdroja.

FV1 – Integrovaná prepäťová ochrana SPD (ATK-SPDE40)

Kombinovaný viacpólový prepäťový modul typu T1+T2+T3 (B+C+D). Má štyri ochranné svorky – tri pre jednotlivé fázy (L1, L2, L3) a jednu pre nulový vodič (N-PE). Tento systém poskytuje kompletnú ochranu trojfázovej siete proti impulzným prúdom až do 20 kA a prepäťovým špičkám s úrovňou ochrany 1,5 kV.

Pokročilá prepäťová ochrana (T1/T2/T3)

Zariadenie je vybavené viacstupňovou prepäťovou ochranou, ktorá kombinuje triedy T1, T2 a T3 (B+C+D). Táto kombinácia zabezpečuje kompletnú ochranu systému proti všetkým typom prepäťových udalostí – od silných impulzov spôsobených údermi blesku (T1), cez prepätia prenášané sieťou (T2), až po jemné napäťové špičky ohrozujúce elektroniku (T3).

Vďaka integrovanej ochrane sú chránené nielen samotné hybridné meniče, ale aj pripojené zariadenia, čo predlžuje životnosť celej FV inštalácie a znižuje riziko poruchy.

Technické parametre prepäťovej ochrany
  • Impulzný prúd: až 20 kA
  • Úroveň ochrany napätia (Up): 1,5 kV
  • Trieda ochrany: T1 + T2 + T3 (B+C+D)
  • Konfigurácia: 4-pólová (ochrana L1, L2, L3 a N-PE)

Jednotná ochrana pre celý trojfázový obvod

Rozvádzač disponuje 4-pólovou prepäťovou ochranou (L1, L2, L3 + N), ktorá zabezpečuje komplexnú ochranu celého trojfázového FV systému. Tento prístup chráni nielen samotný hybridný menič, ale aj všetky zariadenia pripojené do spoločnej siete, čím sa minimalizuje riziko poškodenia citlivých komponentov pri prepätiach.

  • 4-pólová prepäťová ochrana: L1, L2, L3 + N
  • Jednotná ochrana pre celý trojfázový obvod
  • Stabilnejšie zapojenie – menej samostatných ochranných prvkov
  • Zvýšená bezpečnosť a spoľahlivosť FV systému

Odolný dizajn pre exteriér

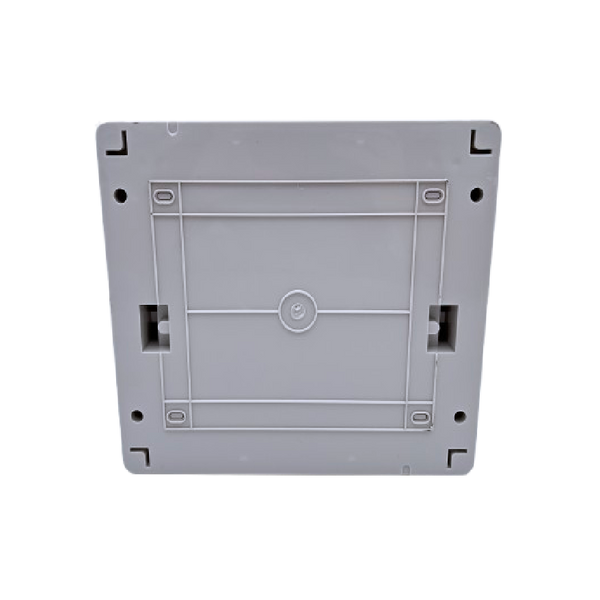

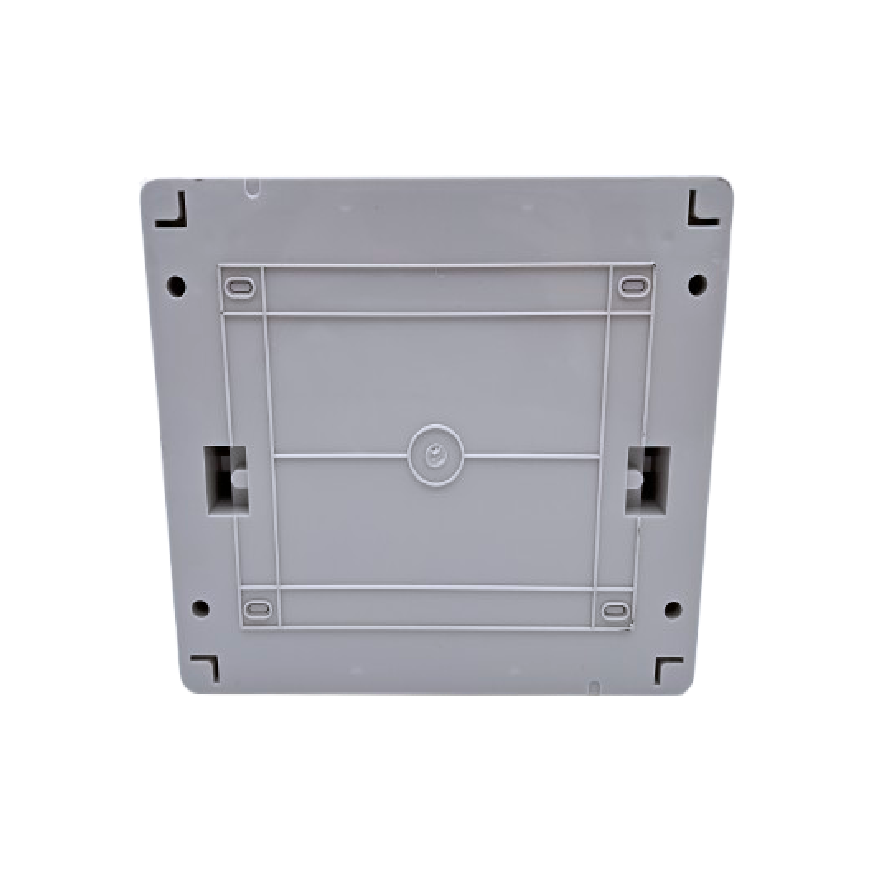

Po konštrukčnej stránke je zariadenie navrhnuté pre dlhodobú a spoľahlivú prevádzku vo vonkajšom prostredí. Vyhotovenie z UV-odolného plastu zaisťuje, že kryt si zachováva mechanickú pevnosť aj pri dlhodobej expozícii slnečnému žiareniu a extrémnym poveternostným podmienkam. Rozvádzač je odolný voči vlhkosti, prachu, snehu i náhlym zmenám teplôt, čo zaručuje stabilnú ochranu elektrických komponentov počas celého roka.

Parametre odolnosti:
  • Prevádzková teplota: –40 °C až +85 °C
  • Stupeň krytia: IP65 – úplná prachotesnosť a odolnosť voči vode (dážď, sneh, prúdiaca voda)
  • Rozmery: 295 × 250 × 140 mm
  • Materiál: UV-odolný plast s vysokou mechanickou pevnosťou

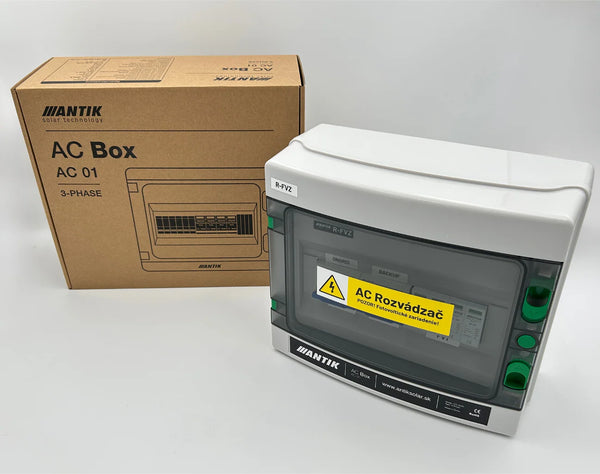

Obsah balenia

Vďaka intuitívnemu zapojeniu a prehľadnému vnútornému usporiadaniu je zariadenie vhodné pre profesionálne aj domáce fotovoltické inštalácie.

Obsah balenia:
  • 1× ANTIK AC Box AC01 3-fázový
  • 1× Originálne balenie s označením produktu
Technické informácie:

– Záruka: 2 roky
– Rozmery balenia: 350x260x150 mm
– Hmotnosť balenia: 2740g
– Hmotnosť produktu bez krabice: 2208g
